[2023-05-01] 2. OpenCV 특징점 검출과 기술

May 3, 2023

OpenCV 특징점 검출과 기술

OpenCV 특징점 클래스

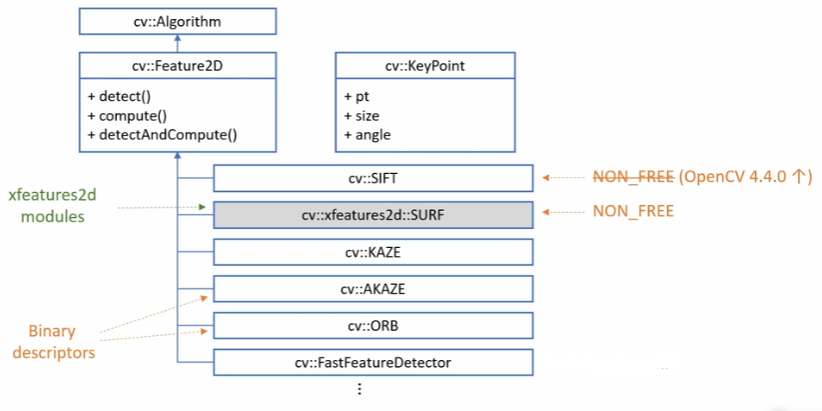

Feature2D 클래스와 파생 클래스
- Feature2D 클래스가 전체적인 특징점 클래스의 부모 클래스 역할을 수행함
  - detect() : 특징점 검출
  - compute() : 기술자 계산
  - detectAndCOmpute() : 특징점 검출과 기술자 계산을 한번에 진행
- Feature2D 클래스를 사용하는 것이 아닌, Feature2D 클래스를 상속받은 다양한 클래스들에서 위 3가지 함수를 호출해서 사용

특징점 표현을 위한 KeyPoint 클래스

특징점 클래스 객체 생성 함수

Feature2D 상속 클래스들은 모두 create() 라는 이름의 정적 멤버 함수를 제공
Ptr은 OpenCV에서 구현한 스마트 포인터 클래스
각각의 create() 함수는 다수의 인자를 가지지만, 디폴트 인자가 정의되어 있음
- 예를 들어 SIFT 같은 경우

영상에서 특징점 검출 함수

virtual void Feature2D::detect(InputArray image, std::vector<KeyPoint>& keypoints, InputArray mask = noArray());

image : 입력 영상
keypoints : (출력) 검출된 특징점 정보 (vector자료형)
mask : 마스크 영상

검출된 특징점 그리기 함수

void drawKeyPoints(InputArray image, const std::vector<KeyPoint>& keypoints, InputOutputArray outImage, const Scalar& color = Scalar::all(-1), int flags = DrawMatchesFlags::DEFAULT);

image : 입력영상
keypoints : 입력 영상에서 검출된 특징점
outImage : 출력 영상
color : 특징점 색상
flags : 특징점 그리기 방법
- DrawMatchesFlags::DEFAULT : 특징점 위치만을 표현한 작은 크기의 원
- DrawMatchesFlags::DRAW_RICH_KEYPOINTS : 특징점의 크기와 방향을 반영한 원

특징점 검출 예제 코드

#include <iostream>
#include "opencv2/opencv.hpp"
#include "opencv2/core/ocl.hpp"

using namespace std;
using namespace cv;

int main()
{
	ocl::setUseOpenCL(false); // for ORB time check

	Mat src = imread("lenna.bmp", IMREAD_GRAYSCALE);

	if (src.empty()) {
		cerr << "Image load failed!" << endl;
		return -1;
	}

	TickMeter tm;
	tm.start();

	Ptr<Feature2D> detector = SIFT::create(); // SIFT, KAZE, AKAZE, ORB
	// detector 변수는 SIFT 알고리즘의 객체라고 보면됨

	vector<KeyPoint> keypoints; // KeyPoint 벡터 keypoints
	detector->detect(src, keypoints); // 입력영상 src의 모든 SIFT 특징점을 keypoints에 저장
	// detector 객체를 이용해서 특징점을 검출하기 위해서는 화살표 연산자를 사용하고 detect 함수를 입력하면 됨

	tm.stop();
	cout << "Elapsed time: " << tm.getTimeMilli() << "ms." << endl;
	cout << "keypoints.size(): " << keypoints.size() << endl; // size()를 이용해 몇 개나 검출했는지 확인할 수 있음

	Mat dst;

	drawKeypoints(src, keypoints, dst, Scalar::all(-1), DrawMatchesFlags::DRAW_RICH_KEYPOINTS);
	// src 영상의 알록달록한 색으로 keypoints의 크기와 방향을 반영한 원을 표시한 것을 dst 영상에 저장함

	/* for(int i = 0; i < keypoints.size(); i++) {
		keypoints[i].pt // 점들의 좌표를 사용해 동그라미를 그려서 어느 위치에 특징점이 검출되었는지 확인가능
	} */

	imshow("dst", dst);
	waitKey();
}

특징점 기술자 구하기

기술자 : 각각의 특징점 근방의 부분 영상을 표현하는 실수 또는 이진 벡터
OpenCV에서는 Mat 객체로 표현
- 행 개수 : 특징점 개수
- 열 개수 : 특징점 기술자 알고리즘에 의해 정의됨

실수 기술자

주로 특징점 부근 부분 영상의 방향 히스토그램을 사용
보통 float 자료형을 사용하여 실수 정보를 저장하는 방식
SIFT, SURF, KAZE 등의 알고리즘이 실수 기술자를 사용
보통 L2 norm을 사용하여 유사도를 판단함

이진 기술자(binary descriptor)

이진 테스트(binary test)를 이용하여 부분 영상의 특징을 기술
보통 uchar(8bit) 자료형을 사용하여 비트 단위로 영상 특징 정보를 저장
AKAZE, ORB, BRIEF 등의 알고리즘이 이진 기술자를 사용
이진 기술자는 해밍 거리(Hamming Distance)를 사용하여 유사도를 판단함

e.g. d1 = 1011101, d2 = 1001001 인 경우 해밍 거리는 2

특징점에서 기술자(특징 벡터) 계산 함수

virtual void Feature2D::compute(InputArray images, std::vector<KeyPoint>& keypoints, OutputArrays descriptors);

image : (입력) 입력 영상
keypoints : (입력) 검출된 특징점 정보(vector 자료형)
descriptors : (출력) 특징점 기술자 행렬(Mat 자료형)

특징점 검출 및 기술자(특징 벡터) 계산 함수

virtual void Feature2D::detectAndCompute(InputArray images, InputArray mask, std::vector<KeyPoint>& keypoints, OutputArrays descriptors);

image : (입력) 입력 영상
mask : (입력) 마스크 영상
keypoints : (출력) 검출된 특징점 정보(vector 자료형)
descriptors : (출력) 특징점 기술자 행렬(Mat 자료형)
useProvidedKeypoints : 인자로 전달된 keypoints 정보 사용 여부

특징점 기술자 계산 예제 코드

#include <iostream>
#include "opencv2/opencv.hpp"
#include "opencv2/core/ocl.hpp"

using namespace std;
using namespace cv;

int main()
{
	ocl::setUseOpenCL(false); // for ORB time check

	Mat src = imread("lenna.bmp", IMREAD_GRAYSCALE);

	if (src.empty()) {
		cerr << "Image load failed!" << endl;
		return -1;
	}

	TickMeter tm;
	tm.start();

	Ptr<Feature2D> feature = SIFT::create(); // SIFT, KAZE, AKAZE, ORB

	vector<KeyPoint> keypoints;
	Mat desc;
	feature->detectAndCompute(src, Mat(), keypoints, desc);

	tm.stop();
	cout << "Elapsed time: " << tm.getTimeMilli() << "ms." << endl;
	cout << "keypoints.size(): " << keypoints.size() << endl;
	cout << "desc.size(): " << desc.size() << endl;

	Mat dst;
	drawKeypoints(src, keypoints, dst, Scalar::all(-1), DrawMatchesFlags::DRAW_RICH_KEYPOINTS);

	imshow("dst", dst);
	waitKey();
}
