OpenCV 카메라 활용

카메라로 차선 등을 찾아 자율주행 구현
- 차선 찾아서 차선을 벗어나지 않고 주행하도록 하기
- 사람을 찾아서 사람을 쫓아 주행하도록 만들기
- 앞 차의 뒤꽁무니를 찾아서 앞 차를 따라가도록 만들기(군집 주행)
카메라를 이용한 주변상황 인지
- 전방 이동물체 인식 : 차량, 사람, 자전거 등
- 전방 고정물체 인식 : 교통 표지판, 신호등, 정지선, 횡단보도
카메라 영상으로 자기위치 파악 (Localization)
- 앞에 펼쳐진 전경 및 지형지물을 확인하고 지도 데이터와 비교하여 현재 차량의 위치 유추

자이카 카메라 활용

카메라 관련 ROS 패키지

카메라로부터 영상 데이터를 획득할 수 있음

카메라 관련 노드와 토픽

/usb_cam 노드에서 발행하는 /usb_cam/image_raw 토픽과 /usb_cam/image_raw/compressed 토픽을 이용

/usb_cam/image_raw 토픽

카메라 기능을 사용하려면 Launch 파일에서 “usb_cam” 노드를 실행
- Pkg = usb_cam
- Type = usb_cam_node.cpp
해상도 Resolution
- 가로 x 세로 = 640 x 480
- <param name = “image_height” value = “480” / >
노출도 Exposure
- 조명 상황에 맞춰 조정
- 주변 광원의 밝기에 따라 알맞은 노출을 설정함으로써 오브젝트 인식의 정확도를 높을 수 있음

<launch>
    <node name="usb_cam" pkg="usb_cam" type="usb_cam_node" output="screen">
        <param name="video_device" value="/dev/v41/by-id/..."/>
        <param name="autoexposure" value="false" />
        <param name="exposure" value="150"/>
        <param name="image_width" value="640" />
        <param name="image_height" value="480" />
        <param name="pixel_format" value="yuyv" />
        <param name="camera_frame_id" value="usb_cam" />
        <param name="io_method" value="mmap"/>
    </node>
</launch>

카메라 활용 ROS 프로그래밍

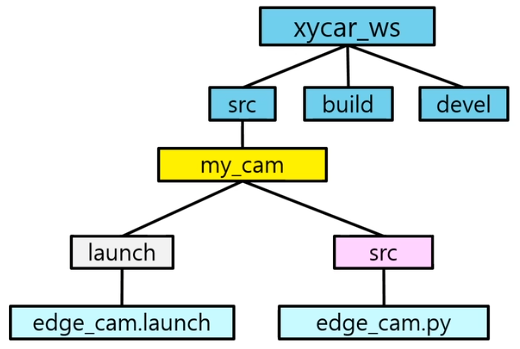

패키지 생성

$ catkin_create_pkg my_cam std_msgs rospy
$ mkdir launch

파이썬 코드 및 launch 파일 작성

edge_cam.launch

<launch>
    <node name="usb_cam" pkg="usb_cam" type="usb_cam_node" output="screen">
        <param name="video_device" value="/dev/video0" />
        <param name="autoexposure" value="false" />
        <param name="exposure" value="48"/>
        <param name="image_width" value="640" />
        <param name="image_height" value="480" />
        <param name="pixel_format" value="yuyv" />
        <param name="camera_frame_id" value="usb_cam" />
        <param name="io_method" value="mmap"/>
    </node>
    <node name="my_cam" pkg="my_cam" type="edge_cam.py" output="screen" />
</launch>

edge_cam.py

#!/usr/bin/env python
# -*- coding: utf-8 -*-

import cv2 # OpenCV 사용 준비
import rospy
import numpy as np # numpy 사용 준비

from sensor_msgs.msg import Image
from cv_bridge import CvBridge

bridge = CvBridge()  # ROS 에서 OpenCV를 편하게 사용하기 위한 CvBridge 사용 준비
cv_image = np.empty(shape = [0])

def img_callback(data) : # image 토픽을 처리하는 콜백함수 정의
	global cv_image
	cv_image = bridge.imgmsg_to_cv2(data, "bgr8") # ROS에서 영상정보가 메시지로 날라오는 것을 OpenCV용 이미지로 바꿈

rospy.init_node("cam_tune", anonymous = True)
rospy.Subscriber("/usb_cam/image_raw/", Image, img_callback)

while not rospy.is_shutdownt() : # Image 토픽이 오면 콜백함수가 호출되도록 세팅

	if cv_image.size != (640*480*3) : # 640 x 480 이미지 한 장이 모일 때 까지 잠시 기다림
		continue

    gray = cv2.cvtColor(cv_image, cv2.COLOR_BGR2GRAY) # 원본 이미지를 그레이칼라로 변경
    blue_gray = cv2.GaussianBlur(gray, (5,5), 0) # 부드럽게 변경
    edge_img = cv2.Canny(np.unit8(blur_gray), 60, 70) # 이미지의 외곽선만 표시하게 변경

    cv2.imshow("original", cv_image)
    cv2.imshow("gray", gray)
    cv2.imshow("gaussian blur", blur_gray)
    cv2.imshow("edge", edge_img) # 원본을 포함한 4개의 이미지 표시
    cv2.waitKey(1)

실행

roslaunch my_cam edge_cam.launch

실행 결과

총 4개의 영상이 실행되는 것을 확인할 수 있음

rqt_graph

카메라 ROS 토픽을 이용한 동영상 파일 제작

ROS 토픽 저장

카메라의 ROS 토픽을 저장했다가 나중에 사용할 수 있음
- $ rosbag record -a : 날아다니는 모든 토픽을 저장
- $ rosbag record rosout xycar_imu : rosout, xycar_imu 2개의 토픽을 저장
- $ rosbag record -O subset xycar_ultrasonic : 토픽을 subset.bag 파일로 저장
- $ rosbag info subset.bag : 저장된 파일의 각종 정보를 보여줌

ROS 토픽 재생

저장한 ROS 토픽을 재생할 수 있음
- $ rosbag play subset.bag : 저장했던 토픽을 재생함
- $ rosbag play -r 2 subset.bag : 2 배속으로 재생함

저장된 ROS bag 파일에서 카메라 토픽만 꺼내기

full_topic.bag 파일 안에 모든 토픽이 담겨 있음
$ rosbag play full_topic.bag : 저장된 ROS bag 파일을 재생함
$ rosbag record -O cam_topic /usb_cam/image_raw/ : 카메라 토픽만 골라서 저장하며 cam_topic.bag으로 파일을 저장함
$ rosbag info cam_topic.bag

$ rosbag play cam_topic.bag : cam_topic.bag 재생
토픽 확인
- $ rostopic list
- $ python edge_cam.py

카메라 토픽을 모아서 동영상 파일 만들기

$ rosrun image view video_recorder image:= "/usb_cam/image_raw" _filename:="track2.avi" _fps:= 30
$ rosbag plat cam_topic.bag
